u成套引用的標準
HG 20508-1992 控制室設計規定
HG 20509-1992 儀表供電設計規定
HG 20510-1992 儀表供氣設計規定
HG 20511-1992 信號報警、聯鎖系統設計規定
HG 20512-1992 儀表配管、配線設計規定
HG 20513-1992 儀表系統接地設計規定
HG 20514-1992 儀表及管線伴熱和絕熱保溫設計規定
HG 20515-1992 儀表隔離和吹洗設計規定
HG 20508-1992 自動分析器室設計規定
GB/T 3765-1983 卡套式管接件技術條件
GB/3836.1-2000 爆炸性氣體環境用電氣設備第一部分：通用要求
GB/T 9112-2000 鋼制管法蘭 類型與參數
GB/T 8486-1998 水暖用內螺紋連接閥門
GB/T 14665-1998 機械工程CAD制圖規則
GB/T 15049.1-1994 CAD標準件圖形文件編制總則
u成套引用的標準
小屋系統包括下列三種規格：基本型、增強保溫型、增強防爆型。
基本型：是指可適用于大多數應用地區和場所的小屋系統類型。
增強保溫型：是指可適用于嚴寒或炎熱地區的小屋系統類型。
增強防爆型：是指通過采取正壓通風等特殊安全措施，提高其整體防爆性能的小屋系統類型。
u技術要求
組成
l金屬結構小屋本體：須具備工業現場儀表運行所需的基本氣候防護設施和安裝控件及現場安裝和運輸附件；
l共用工程：小屋內須備有采光及照明、通風（引風機、排風機、防爆空調）、采暖、配電箱、接線箱、電源插座等防爆電器設備；
l分析系統工程：須按用戶要求合理安裝分析儀表及樣品處理系統，并規范化配管布線；
l聯鎖報警系統：在可燃?xì)怏w達到危險值下限時（25%），發出報警信號，啟動換氣風扇，切斷儀表電源。
外形
l寬度：一般為：2000mm-2500mm；
l長度：須根據小屋內儀表的數量和布置形式確定，一般為2000mm-6000mm；
l高度：外部尺寸一般為2500mm-2700mm，室內凈高2300mm-2500mm。

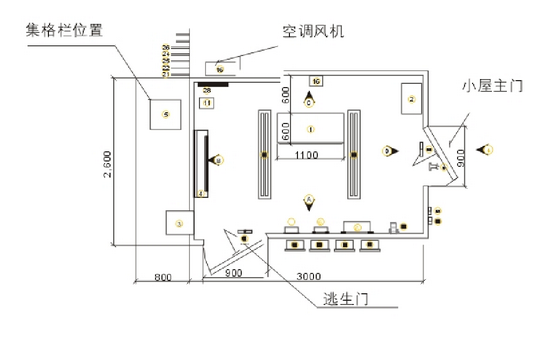

l示意圖如下：
◆概述
現場分析房/結構型防爆分析是集工業在線分析儀表（一臺或多臺）的組合、成套、安裝應用于一體，并配備有供電、接線、通風、照明電器及分析儀表所需載氣、標準氣、驅動氣、控制屏等基本設施。用于對生產流程中的購料成分和含量進行連續自動的現場測量、分析和控制，能滿足在線分析儀表成套系統所要求的特殊環境條件，如溫度、濕度、防塵防爆等，為在線分析儀表的現場安裝、投運及維護提供了極大的方便。可廣泛運用于石油、煉化、冶金、輕工、醫藥、生化等行業具有可燃性氣體的危險場所。
在線氣體分析集成系統

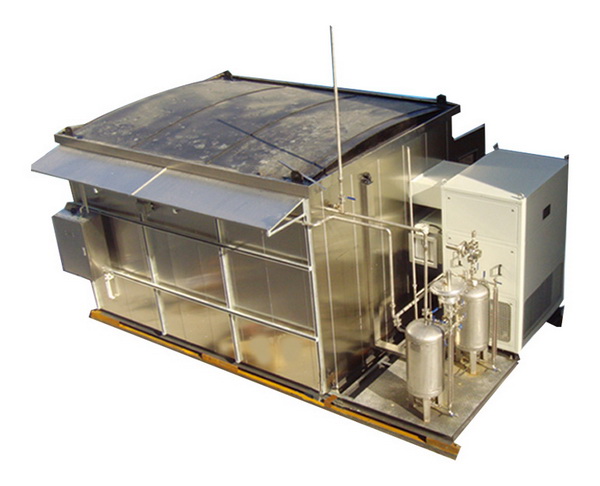

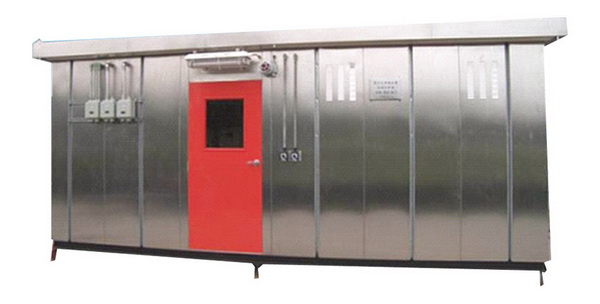

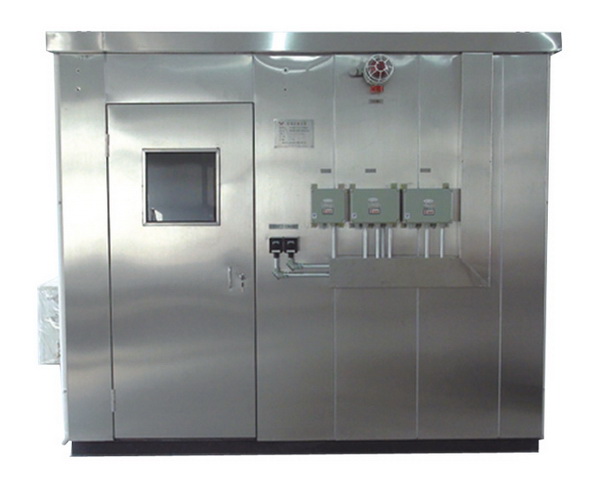

分析小屋
在線油品質量分析系統集成
◆配置
l分析房/分析小屋采用內外鋼結構，將分析儀表、控制單元組裝在小屋內，樣品預處理及載氣、標準氣、驅動氣安裝在小屋外圍。取樣探頭及前級減壓站就近安裝在工藝管線旁
l小屋內安裝有防爆空調，防爆電熱汀或蒸汽供暖設備，可調節室內溫度。
l配電系統為管理系統，配有防爆配電箱、防爆接線箱。
l照明系統采用防爆熒光燈并帶防爆應急熒光燈。
l小屋內還配有通風、換氣、過濾裝置，可定時通風換氣，保持室內空氣清新。
l小屋內還配備有報警連鎖盤（含氣體傳感器及控制器）及報警警笛，當有可燃/有毒氣體泄漏時，報警警笛會發出警報，以保護人身安全。
◆本體結構
l為型鋼焊接框架式結構。
l外形尺寸：可根據用戶要求訂做。
l內外墻及屋頂由N型鋼板拼裝而成。
l內外墻及屋頂均可為碳鋼鋼板或均可為不銹鋼，或外墻為不銹鋼，內墻為碳鋼鋼板，內外墻為碳鋼鋼板的均通過噴塑處理。
l車外墻及屋頂和房頂之間填充70mm厚阻燃保溫材料。
l單開門或雙開門，外開型非折疊結構，結構配有防爆玻璃觀察窗和逃生門鎖，門外有不銹鋼孔鎖及把手。
l地板：4mm厚花紋鋼板，上鋪防靜電阻火橡膠地板。
l為方便小屋的吊運，小屋屋頂帶有起重用的吊耳。
l小屋密閉、防雨、防塵、隔熱，外殼防護 等級為IP56。
l小屋外面設有氣瓶固定支架和氣瓶護欄。
l小屋外面設有雨棚。
l小屋有良好的抗震性能。
l小屋外有電器總接地端子。
l小屋外有外殼接地端子。
◆特點
l現場只要提供電、氣，在線分析儀表即可在危險場所安全、穩定、可靠的運行，同時操作人員的安全也得到保障。
l小屋內配備有通風、換氣、過濾裝置，可定時通風換氣，保持室內空氣清新。
l小屋內配備有報警連鎖盤（含氣體傳感器及控制器）及報警警笛，當有可燃/有毒氣體泄漏時，報警警笛會發出警報，以保護人身安全。
l采用特殊加工技術，均達到密封性、防腐、放火花、防塵、防干擾等優點，為儀表提供良好的運行環境。
l結構負載能力為250Kg/m2，屋頂最小承受力為500Kg/m2。
l小屋設有良好的內外接地。
l分析小屋的外形尺寸根據用戶需要確定。
l額定電壓：AC220/380V
l通風方式：持續+間隙
l氣源壓力：0.3-1.0MPa
l耗氣量：2.0-25m3/h
l防護等級：IP56
